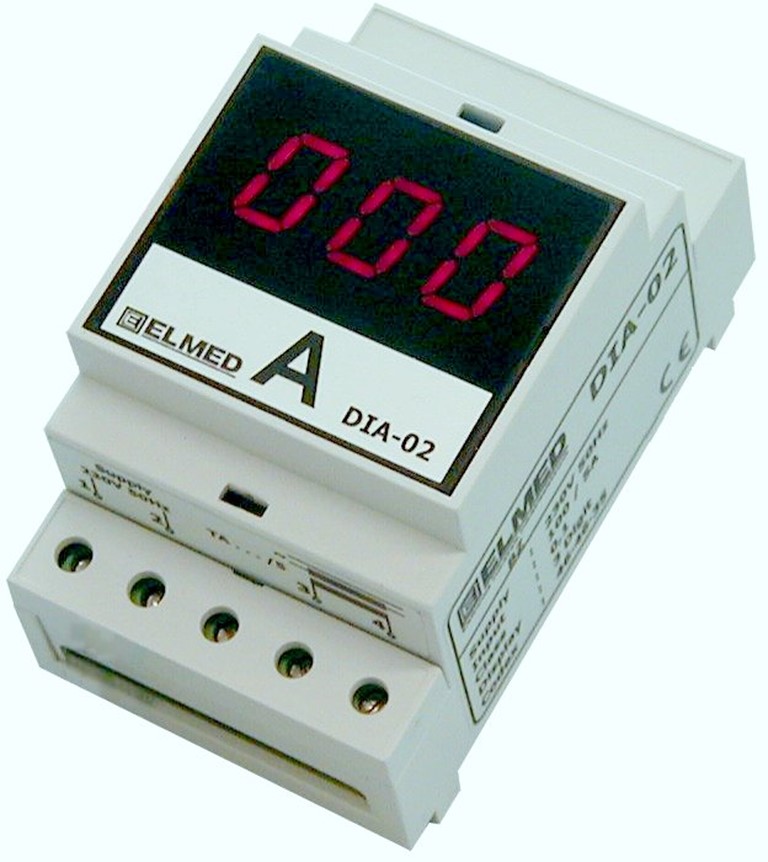

Das präzise Strommessgerät DIA02 dient zur Messung von Wechselströmen mit genauer Anzeige. Mittels eines Stromwandlers wird der Strom von 0 bis 5 Amp. In eine proportionale Spannung umgewandelt. Die Kennlinie des Gerätes ist linear. Verschiedene Strombereiche stehen dem Anwender zur Verfügung. Seine Anwendung findet man im Schaltschrankbau.
Technische Eigenschaften
- Betriebsspannung: 230V 50 Hz
- Stromwandler: _ _ _ /5Amp.
- Frontabdeckung: roter Filter mit Polycarbonat
- Display: rot 13mm hohe Leuchtdichte 3stellig
- Anzeigebereich: 0 bis 999 Amp.
- Meßgenauigkeit: 0,1 Digit
- Arbeitstemperatur: -20 bis +50°C
- Kunststoffgehäuse: NORYL UL94V-O selbstlöschend
- Schutzart: IP20
- Anschluß: Schraubklemmen 1,5-2,5mm2
- Gehäuseabmessung: 3-Modul 53x90x58 BxTxH
- Montage: Tragschiene DIN NS32 oder NS35
- Gewicht:
- EU-Norm: geprüft
|
Versorgung |
Messbereich |
Display |
Art.-Nr. |
|
220V AC |
100 A |
3 |
46-46-35 |
|
220V AC |
250 A |
3 |
46-46-36 |
|
220V AC |
500 A |
3 |
46-46-37 |
|
220V AC |
1000 A |
3 |
46-46-41 |
|
24V AC-DC |
100 A |
3 |
46-46-38 |
|
24V AC-DC |
250 A |
3 |
46-46-39 |
|
24V AC-DC |
500 A |
3 |
46-46-40 |
|
24V AC-DC |
1000 A |
3 |
46-46-42 |
