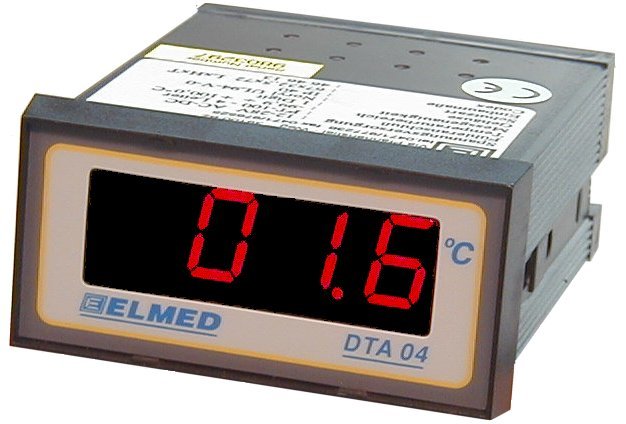

Das präzise Temperaturanzeigegerät DTA04 dient zur Messung von Temperaturen mit hoher Auflösung. Mittels eines PT100-Sensors wandelt das Gerät den Widerstandswert in eine temperaturproportionale Spannung um. Die Anzeigekennlinie des Messumformers ist linearisiert. Der gesamte Messverstärker ist in Hybrid-Technik angefertigt. Ein DC-Converter sorgt für einen großen Bereich der Versorgungsspannung. Eine proportionale Ausgangsspannung steht dem Anwender zur Verfügung. Seine Anwendung findet man für die exakte Messung von Temperaturen.
Technische Eigenschaften
- Betriebsspannung: 10 ÷ 40V DC 12 ÷ 28V AC
- Stromaufnahme: bei 24 V 300mA
- Frontabdeckung: Roter Filter mit Polycarbonat-Folie
- Display: rot 13mm hohe Leuchtdichte 3 ½stellig
- Anzeigebereich: -99,9 ÷ +100,0 º C
- Kennlinie: linearisiert
- Messgenauigkeit: 1 Digit
- Temperatureingang: PT100 DIN43760 4 Leiteranschlüsse
- Ausgangsspannung: -100 ÷ +100 º C -5V ÷ +5V DC
- Arbeitstemperatur: -20 ÷ +80º C
- Kunststoffgehäuse: Noryl UL94-V-0 selbstlöschend
- Schutzart: IP40
- Anschluß: steckbare Schraubkemme bis 1,5mm²
- Gehäuseabmessung: 72x36x81mm LxHxT
- Einbaumaße: 67x32,5x72mm LxHxT
- Montage: Schalttafeleinbau
- Gewicht: 115 Gramm
Art.-Nr.: 46-46-13
