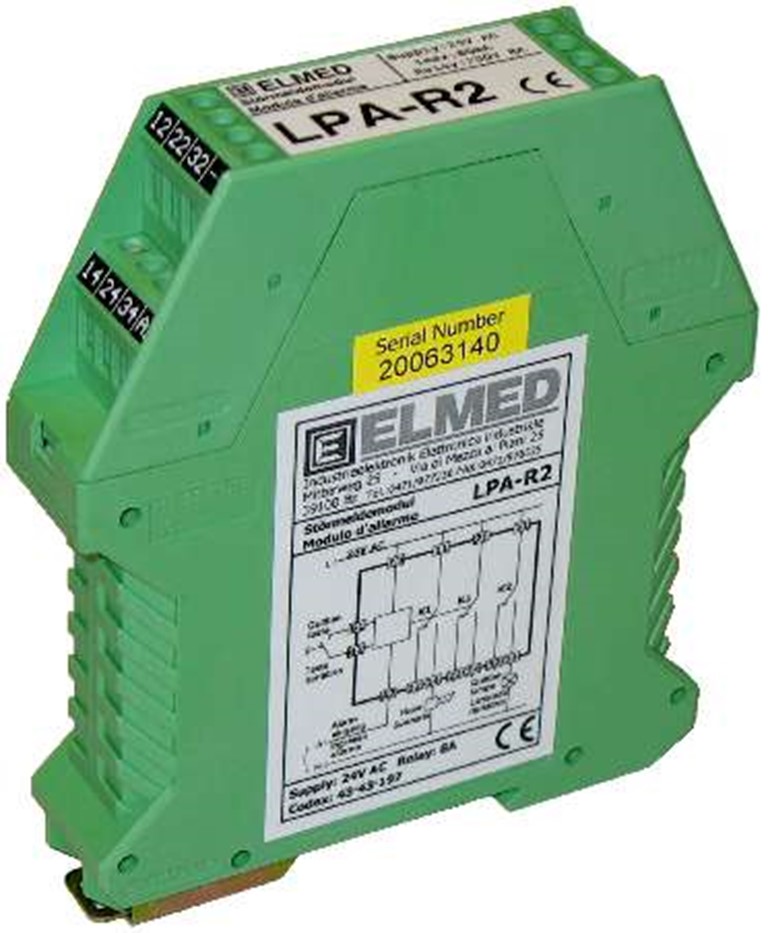

Störmeldemodul - LPA-R2

Durch die Verbindung der Diodenkarte LPA-14 mit dem Störmeldemodul LPA-R2 tretet das Alarm-Relais K1 in Funktion, wenn am Eingang der Diodenkarte eine Störspannung anliegt. Durch das Betätigen der Quitiertaste fällt das Alarm-Relais K1 ab und das Quittierrelais K1 zieht an. Seine Anwendung findet man im Schaltschrankbau.

Technische Eigenschaften

  • Nutzbare Kontakte: Alarm-Relais (K1): 2 Wechsler
    Quittier-Relais (K2):  1 Wechsler
  • Relaiskontakt: 5A
  • Spannung 12, 24, 48V
  • Abmessungen: 114×99×22,5 H×B×T
  • Montage: auf DIN NS32
  • EU-Norm: CE zertifiziert

Bei Bestellung Spannung angeben, z.B. LPA-R2-24V

Downloads:

Anschlussschema eines Prüf und Störmelders
