Jet Cooling Sensors

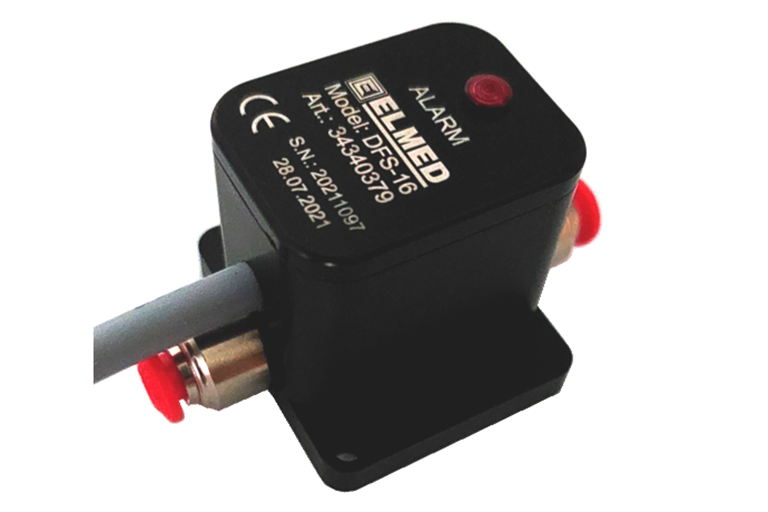

Die Aufgabe des Sensors DFS16 ist es, mögliche Verstopfungen der Düsen rechtzeitig zu erkennen und zu melden. Der Sensor wird direkt in die Rückleitung des Kühlsystems der Jet-Cooling-Düsen eingesetzt. Tretet eine Düsenverstopfung auf, so leuchtet das Alarm-Led am Sensor und die Information wird an den bestehenden Computer weitergeleitet sowie am Bildschirm am entsprechenden Symbol angezeigt.

Technische Daten:

• Werkstoff: Tecapeek schwarz, max. 100°C

• Sensor intern: Pt100 aus Keramik ummantelt mittels Edelstahlhülse 2,5mm
• Anschlüsse: 2 Schnellverschlüsse M9 x 4mm
• Anzeige: Led rot an der Frontseite
• Anschlusskabel: 3m hochflexibles Kabel 6x0,34 polig
• Abmessungen: 38 x 33 x 33mm LxBxH
• Schutzart: IP 65

Art.-Nr.: 34-34-379

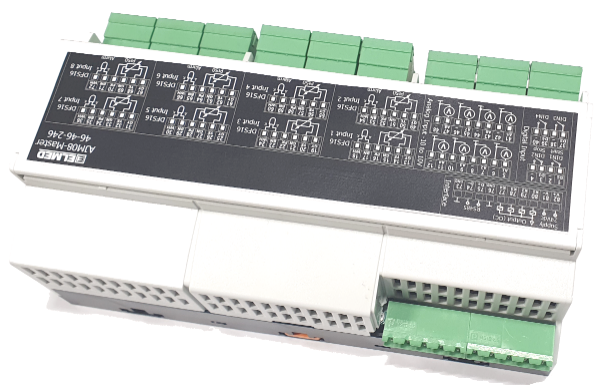

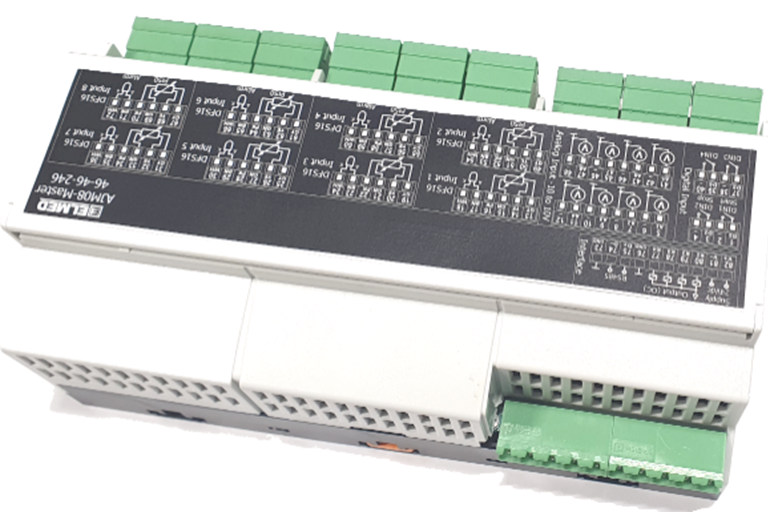

Das Modul AJM08 beinhaltet 4 Steckplätze für insgesamt 8 Sensoren, welche je nach Bedarf auf- und nachgerüstet werden können. Ein eigenes stabilisiertes Netzteil versorgt die einzelnen Steckplätze. Ein 32bit-Mikroprozessor mit mehreren parallelen Analog-Eingängen beschleunigt die Datenverarbeitungsgeschwindigkeit erheblich, sodass die Auswertung der Daten in Echtzeit am Bildschirm angezeigt werden kann. Eingänge und Ausgänge für den Überprüfungszyklus sind ebenfalls vorhanden. Alle Ein- und Ausgänge werden auf steckbare Klemmen der Leiterplatte geführt. Werden mehr als 8 Sensoren benötigt, so kann die Anlage mittels Erweiterungsmodul (AJM08-Slave Art.-Nr.: 46-46-248) auf bis zu 16 Sensoren-Eingängen erweitert werden.

Technische Daten:

• Abmessung samt Klemmen: 161,5 × 125 × 60,5mm (L×B×H)
• Abmessung Slave-Modul: 161,5 × 105 × 60,5mm (L×B×H)
• Montage:Tragschiene NS35 oder NS32
• Software: für die Auswertung der 16 Sensoren
• Interface: RS485 zum PC
• Anschlüsse: Steckbare Federklemmen 0,25 ... 1,5mm²

Art.-Nr.: 46-46-246

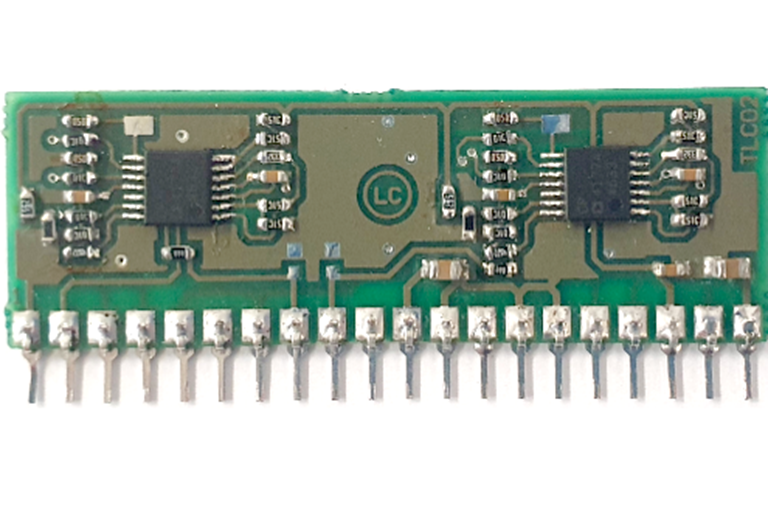

Das Modul TLC02 wird mittels Steckverbinder an die Grundplatine des Steuergerätes angebracht. Eine Schutzabdeckung mit Befestigungsschraube verhindert durch Vibration ein unbeabsichtigtes Entfernen des Moduls. Das Modul beinhaltet eine Schaltung zum Umformen des Messsignals mittels Operationsverstärkers für zwei Pt100 Sensoren.

Technische Daten:

• Anschluss: für 2 Pt100 Sensoren
• Abmessung: 50 × 26 × 3mm
• Signalverarbeitung: mittels Operationsverstärker

Art.-Nr.: 46-46-247

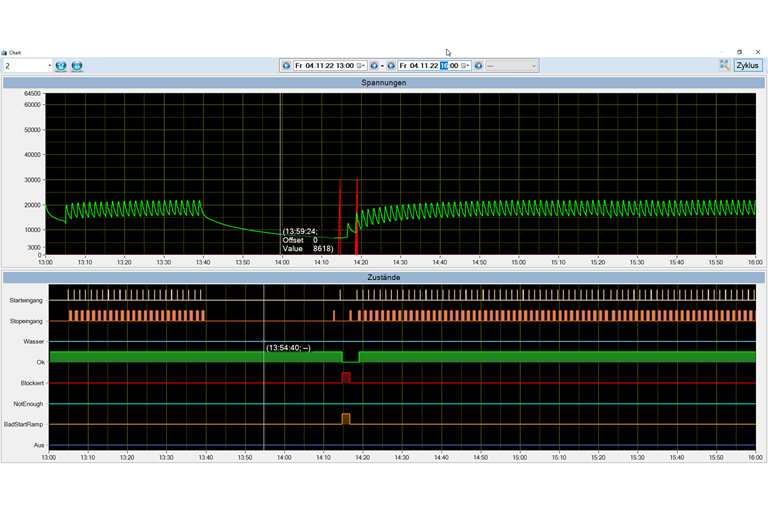

Die Software beinhaltet die Aufzeichnung der gemessenen Werte der jeweiligen Sensoren, die Funktionen zur Berechnung der Sensor-Verstopfung sowie der Alarmauslösung. Am Hauptbild wird eine schematische Darstellung der Sensoren angezeigt und der jeweilige zustand wird farblich hervorgehoben. Es werden auch die Zustände der Eingangssignale der Anlage angezeigt. Die grafischen Aufzeichnungen sind ebenfalls mittels Knopfdruck jederzeit abrufbar. Sämtliche Daten werden in eine Datenbank gespeichert und sind somit abrufbar.

Art.-Nr.: 36-36-373
