Erntewagen Steuerung

Mit den Geräten VIM-04 und VIT-06 kann ein elektrischer Erntewagen in der Landwirtschaft betrieben und gesteuert werden.

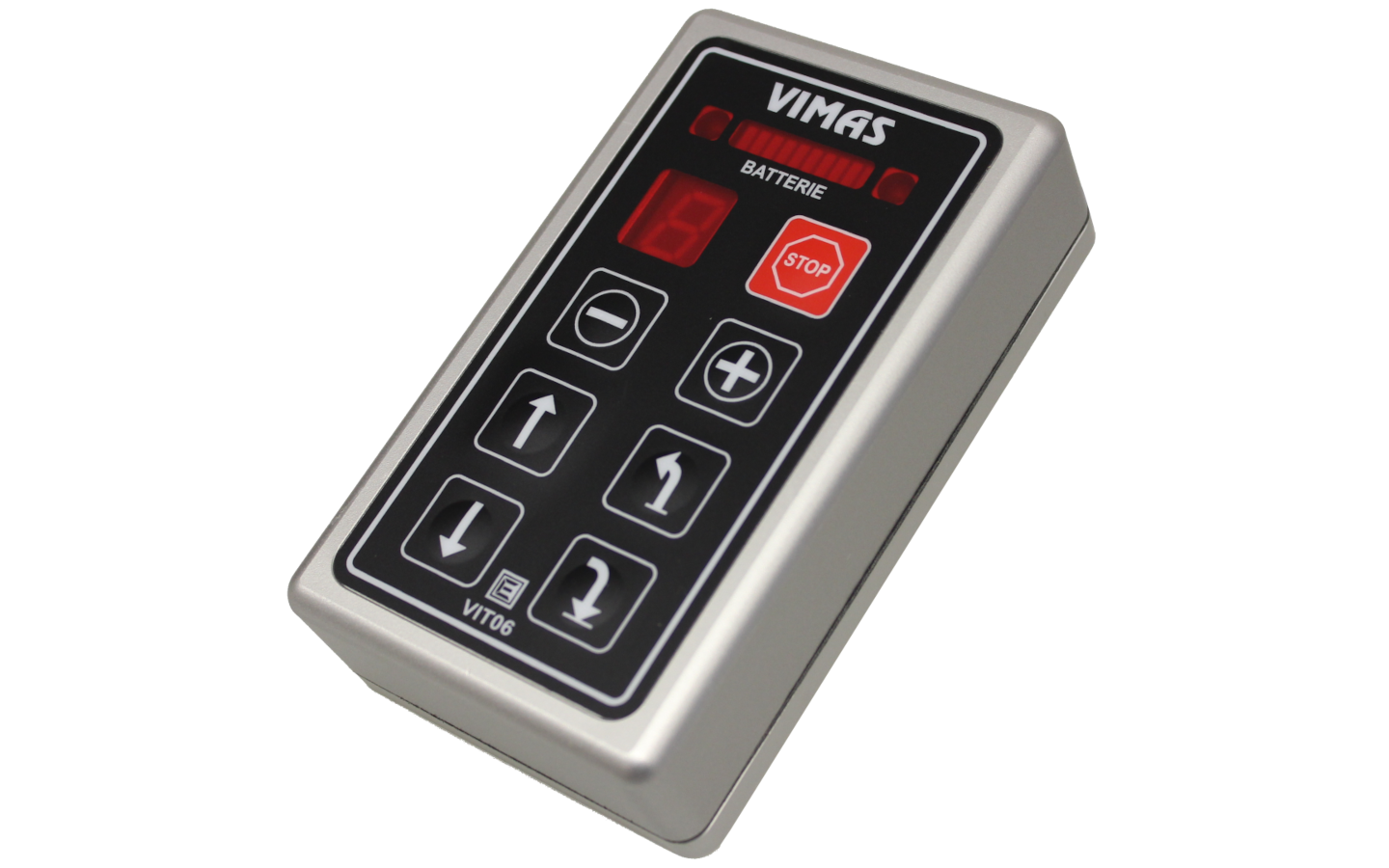

VIT-06 Tastatur mit 7 Tasten und Anzeige

Das Bedienerterminal VIT-06 besteht aus einem Aluminiumgehäuse mit der Schutzklasse IP65 und 7 große Tasten (Folientastatur) für die Eingabe und Steuerung des SteuerRegelmoduls VIM-04. Ein Display zeigt den jeweiligen Betriebszustand und eventuelle Störungen an. Das Lauflicht zeigt die Batteriespannung an, um den Anwender darauf hinzuweisen, wann die Batterien geladen werden müssen. Ein Statusled zeigt den Verbindungsstatus zur Motorsteuerung an. Die Befestigung des Bedienerterminals erfolgt extern, ohne das Gerät öffnen zu müssen. Mit einem RS-485 Anschlusskabel kann das Bedienerterminal VIT-06 an das SteuerRegelmodul VIM-04 angeschlossen werden.



Technische Daten:

  • Gehäuse: aus Aluminium
  • Gehäuse Abmessung: 125x74x30mm
  • Schutzfolie: aus Polycarbonat
  • Schutzart: IP65

Artikel: 46-46-205

VIM-04 Steuer-Regelmodul

Das Leistungsmodul VIM04 wird für den Antrieb von Erntewagen in der Landwirtschaft eingesetzt. Durch den modularen Aufbau können bis zu 4 Antriebsmotoren und ein Kippmotor verwendet werden. Das Leistungsmodul besitzt 3 Leistungsstufen zu je 80A (kurzzeitig 120A) und eine Stufe zu 8A für das Kippen des Erntewagens. Die Einspeisung erfolgt extern durch 2 Batterien zu je 12 V und 100 Ah. Alle 4 Motoren sind mit je einer Schmelzsicherung im Modul integriert. Durch das Bedienerterminal VIT06 kann das Steuer-Regelmodul stufenlos gesteuert werden. Die Leitungs-Anschlüsse erfolgen durch Federklemmen zu je 76A. Das Steuer-Regelmodul ist in einem eigenen Aluminiumgehäuse untergebracht und besitzt die Schutzklasse IP65.



Technische Daten:

  • Gehäuse: aus Aluminium
  • Gehäuse Abmessung: 190x170x80mm mit Befestigungs Flanschen 10mm
  • Kabeleinführung: 6 Stück M16x1,5mm
  • Kabeleinführung: 2 Stück M 20x1,5mm
  • Leistung: Motoren Anschluss 500W DC
  • Schutzart: IP65

Artikel: 46-46-207
